GWL COUPLINGS

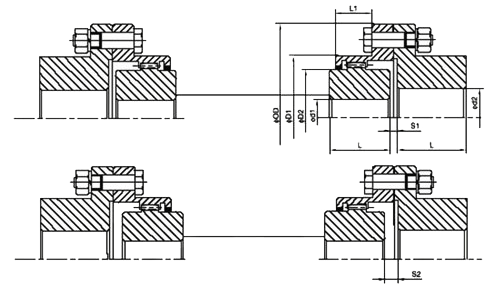

GWL Coupling

Catalog	Fundamental dimensions						Bore				max torque (Nm)	max Revolution (rpm)	moment of inertia (kg.cm2)	G (kg)
	OD	D1	D2	L	S1	S2	d1		d2
	OD	D1	D2	L	S1	S2	min	max	min	max
GWL-78	117	78	58	43	3	7	14	40	14	55	850	6000	51	4.2
GWL-100	152	100	80	50	3	9	19	55	19	70	1700	5500	190	8.7
GWL-125	178	125	98	62	3	17	25	55	25	70	3250	5000	419	14.5
GWL-150	213	150	118	76	5	17	35	85	35	110	6000	4400	950	24
GWL-175	240	175	140	90	5	19	45	100	45	125	10000	4000	1767	36
GWL-200	280	200	165	105	6	23	55	120	55	140	16000	3500	4040	58.5
GWL-235	318	235	188	120	6	24	65	140	65	170	23600	3000	7057	82.6
GWL-265	347	265	212	135	8	29	80	160	80	190	33500	2700	11303	111.4
GWL-295	390	295	236	150	8	32	90	180	90	210	47500	2500	20950	157.7
GWL-325	425	325	264	175	8	39	100	200	100	230	67000	2200	32507	213
GWL-355	460	355	290	190	8	46	120	220	120	250	90000	2100	49729	274.5
GWL-400	530	400	333	220	10	43	150	250	150	290	125000	2000	91226	389
