GL COUPLINGS

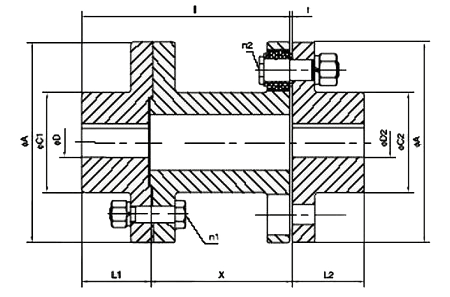

GL Coupling

Catalog AxX	Fundamental dimensions						Bore		n1	n2	Max Torque (Nm)	Max Revolution (rpm)	Moment of Inertia (kg.cm2)	G (kg)
Catalog AxX	L	L1	L2	C1	C2	t	poilot	max	n1	n2	Max Torque (Nm)	Max Revolution (rpm)	Moment of Inertia (kg.cm2)	G (kg)
GL-112x100	134	37	40	50	50	3	11	28	4	4	33	4000	79	5.53
GL-125x100	139	42	45	56	56	3	11	32	4	4	73	4000	140	7.47
GL-140x100	144	47	50	71	71	3	11	38	6	6	130	4000	220	9.9
GL-140x140	184	47	50	71	71	3	11	38	6	6	130	4000	230	10.5
GL-160x100	150	53	56	80	80	3	11	45	8	8	200	4000	380	12.8
GL-160x140	190	53	56	80	80	3	11	45	8	8	200	4000	390	13.6
GL-180x100	157	60	63	90	90	3	11	50	8	8	230	3500	620	16.6
GL-180x140	197	60	63	90	90	3	11	50	8	8	230	3500	630	17.5
GL-180x180	237	60	63	90	90	3	11	50	8	8	230	3500	640	18.4
GL-200x140	203	67	71	100	100	4	18	56	8	8	440	3200	1200	26.7
GL-200x180	243	67	71	100	100	4	18	56	8	8	440	3200	1300	27.8
GL-200x220	283	67	71	100	100	4	18	56	8	8	440	3200	1300	28.9
GL-224x140	212	76	80	112	112	4	18	63	8	8	510	2850	2000	33.9
GL-224x180	252	76	80	112	112	4	18	63	8	8	510	2850	2000	35.3
GL-224x220	292	76	80	112	112	4	18	63	8	8	510	2850	2000	36.7
GL-250x140	222	86	90	125	125	4	20	71	8	8	850	2250	3600	49.6
GL-250x180	262	86	90	125	125	4	20	71	8	8	850	2550	3700	51.5
GL-250x220	302	86	90	125	125	4	20	71	8	8	850	2550	3700	53.4
GL-250x260	342	86	90	125	125	4	20	71	8	8	850	2550	3800	55.3
GL-280x180	272	96	100	140	140	4	30	80	8	8	1500	2300	6200	69.4
GL-280x220	312	96	100	140	140	4	30	80	8	8	1500	2300	6300	71.8
GL-280x260	352	96	100	140	140	4	30	80	8	8	1500	2300	6400	74.2
GL-280x300	392	96	100	140	140	4	30	80	8	8	1500	2300	6500	76.6
GL-315x180	284	108	112	160	160	4	32	90	10	10	2200	2050	10000	90.6
GL-315x220	324	108	112	160	160	4	32	90	10	10	2200	2050	10000	93.7
GL-315x260	364	108	112	160	160	4	32	90	10	10	2200	2050	11000	96.8
GL-315x300	404	108	112	160	160	4	32	90	10	10	2200	2050	11000	99.8
