FL COUPLINGS

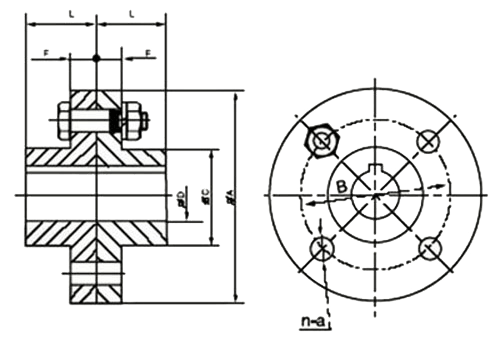

FL Coupling

Catalog	fundamental dimensions						Bore		Bolts		Max Torque (Nm)	Max Revolution n(rpm)	Moment Of Inertia (kg.cm2)	G (kg)
Catalog	A	C	B	a	L	F	Pilot	Max	Sizes	Qty	Max Torque (Nm)	Max Revolution n(rpm)	Moment Of Inertia (kg.cm2)	G (kg)
FL-100	100	42.5	67	10	35.5	16	—	25	M10	4	63	4000	25	2.11
FL-112	112	50	75	10	40	16	—	28	M10	4	90	4000	40	2.75
FL-125	125	56	85	14	45	18	—	32	M14	4	130	4000	70	3.85
FL-140	140	71	100	14	50	18	—	38	M14	6	220	4000	120	5.35
FL-160	160	80	115	14	56	18	—	45	M14	8	360	4000	200	7.15
FL-180	180	90	132	14	63	18	—	50	M14	8	500	3800	330	9.42
FL-200	200	100	145	20	71	22.4	18	56	M20	8	710	3550	650	14.70
FL-224	224	112	170	20	80	22.4	18	63	M20	8	1000	3150	1000	18.90
FL-250	250	125	180	25	90	28	20	71	M20	8	1400	2800	1900	27.40
FL-280	280	140	200	28	100	28	30	80	M24	8	2000	2500	3100	36.40
FL-315	315	160	236	28	112	28	32	90	M25	10	2800	2240	5100	49.00
FL-355	355	180	260	35.5	125	35.5	32	100	M30	8	4000	2000	10000	75.30
FL-400	400	200	300	35.5	125	35.5	50	110	M30	10	5300	1800	16000	95.20
FL-450	450	224	355	35.5	140	35.5	60	125	M30	12	7500	1600	27000	125.00
FL-560	560	250	450	35.5	160	35.5	80	140	M30	14	11000	1250	61000	189.00
FL-630	630	280	530	35.5	180	35.5	90	160	M30	18	16000	1120	100000	250.00
